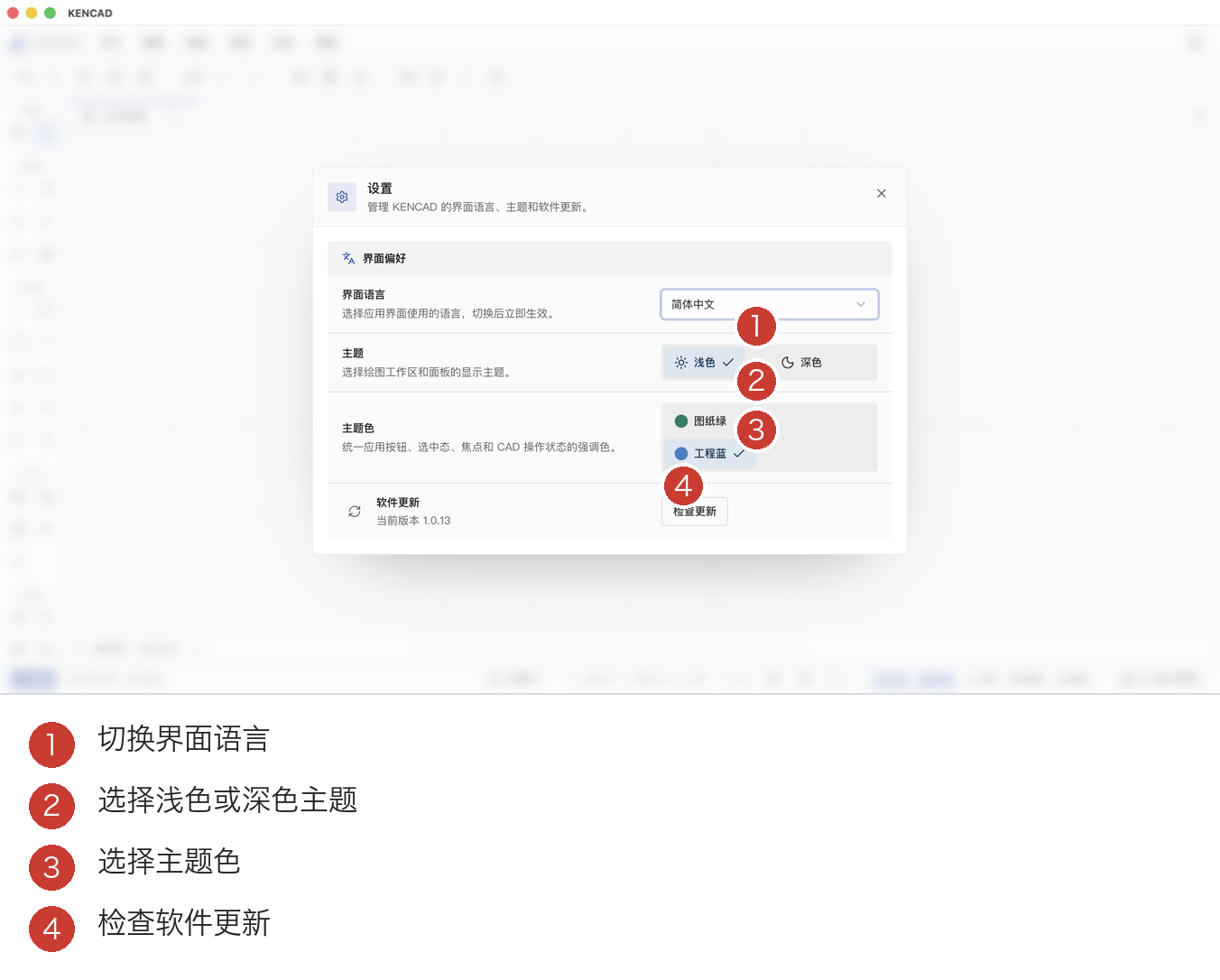

KENCAD 使用说明

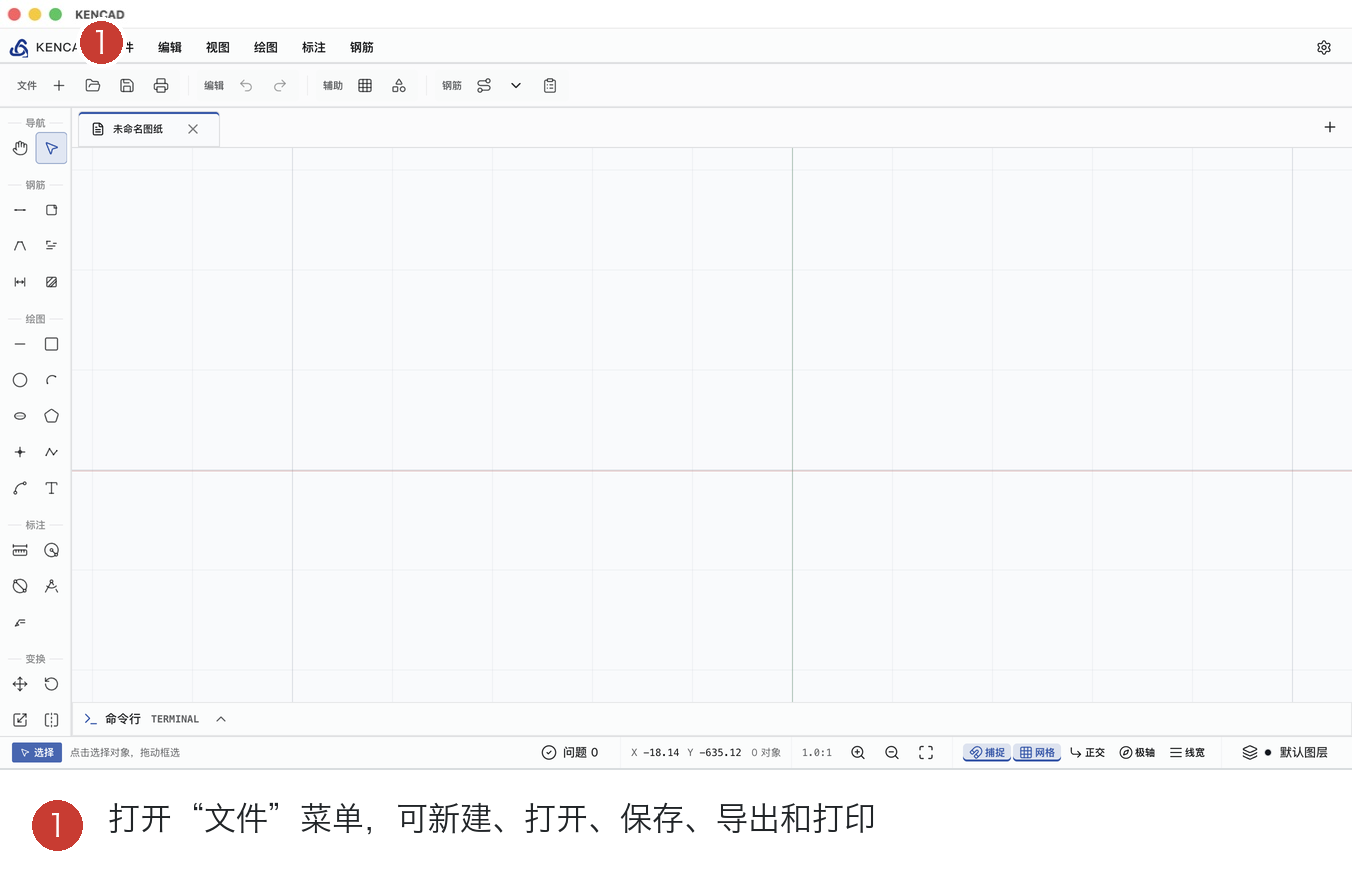

2.1 新建、打开和保存

• 新建：点击工具栏“+”，或使用 Ctrl/Cmd+N。
• 打开：点击文件夹图标，或使用 Ctrl/Cmd+O。
• 保存：点击软盘图标，或使用 Ctrl/Cmd+S。
• 关闭图纸：点击图纸标签右侧“×”。如果图纸未保存，软件会先询问是否关闭。
• 多图纸：点击标签栏最右侧“+”新建；点击不同标签切换图纸。

2.2 导出和打印

打开“文件 → 导出”，可以选择：

• DWG：交给使用 DWG 的 CAD 软件继续编辑。
• DXF：通用 CAD 交换文件。
• PNG：导出当前图形图片。
• 打印：选择纸张、方向、比例和输出范围，可打印或保存 PDF。

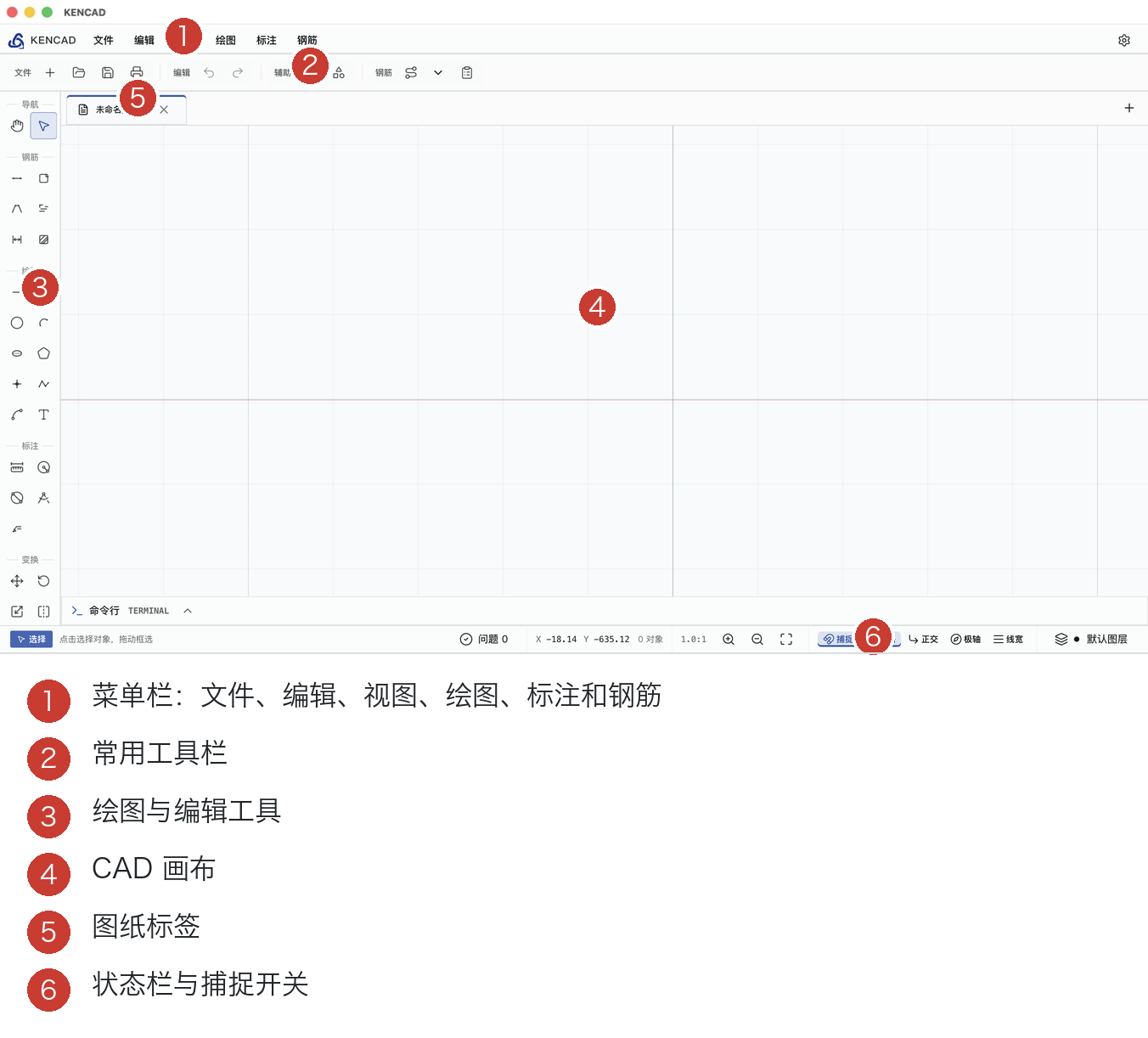

2.3 画布基本操作

• 平移画面：选择左侧手形“拖动画布”后拖动。
• 选择对象：选择箭头工具后点击；按住 Shift 可以追加选择。
• 缩放：使用鼠标滚轮；状态栏可查看当前比例。
• 全图显示：“视图 → 缩放至全部”。
• 恢复视图：“视图 → 重置视图”。
• 退出当前命令：按 Esc。
• 完成连续点取：按 Enter 或 Space。
• 撤销最后一个点：按 Backspace/Delete。

3.1 绘图工具

左侧“绘图”或顶部“绘图”菜单提供：

操作方法基本一致：选择工具，按命令行提示在画布点取；需要连续点取时用 Enter/Space 完成，用 Esc 退出。

3.2 标注工具

顶部“标注”或左侧“标注”提供：

• 线性标注：标注水平、垂直或对齐距离。
• 半径标注：选中圆或圆弧后标出半径。
• 直径标注：选中圆后标出直径。
• 角度标注：选择两条方向线后标出夹角。
• 引线：用箭头和文字说明构造部位。

3.3 变换和编辑

左侧“变换”和“编辑”提供：

• 移动、旋转、缩放、镜像、偏移、阵列。
• 修剪、延伸、倒角、圆角。
• 复制、剪切、粘贴、重复、删除。
• 撤销 Ctrl/Cmd+Z，重做 Shift+Ctrl/Cmd+Z。

先选择对象，再执行变换或编辑命令。工具栏出现参数项时，输入所需数值并按提示完成。

3.4 捕捉、网格、正交和图层

• 捕捉：自动吸附端点、中点、圆心、交点等准确位置。
• 网格：显示辅助网格。
• 正交：将方向限制为水平或垂直。
• 极轴：按设定角度辅助定向。
• 线宽：显示或隐藏实际线宽。
• 图层：右侧图层面板可新建、搜索、切换、显示/隐藏、锁定/解锁和删除图层。默认图层不能删除。

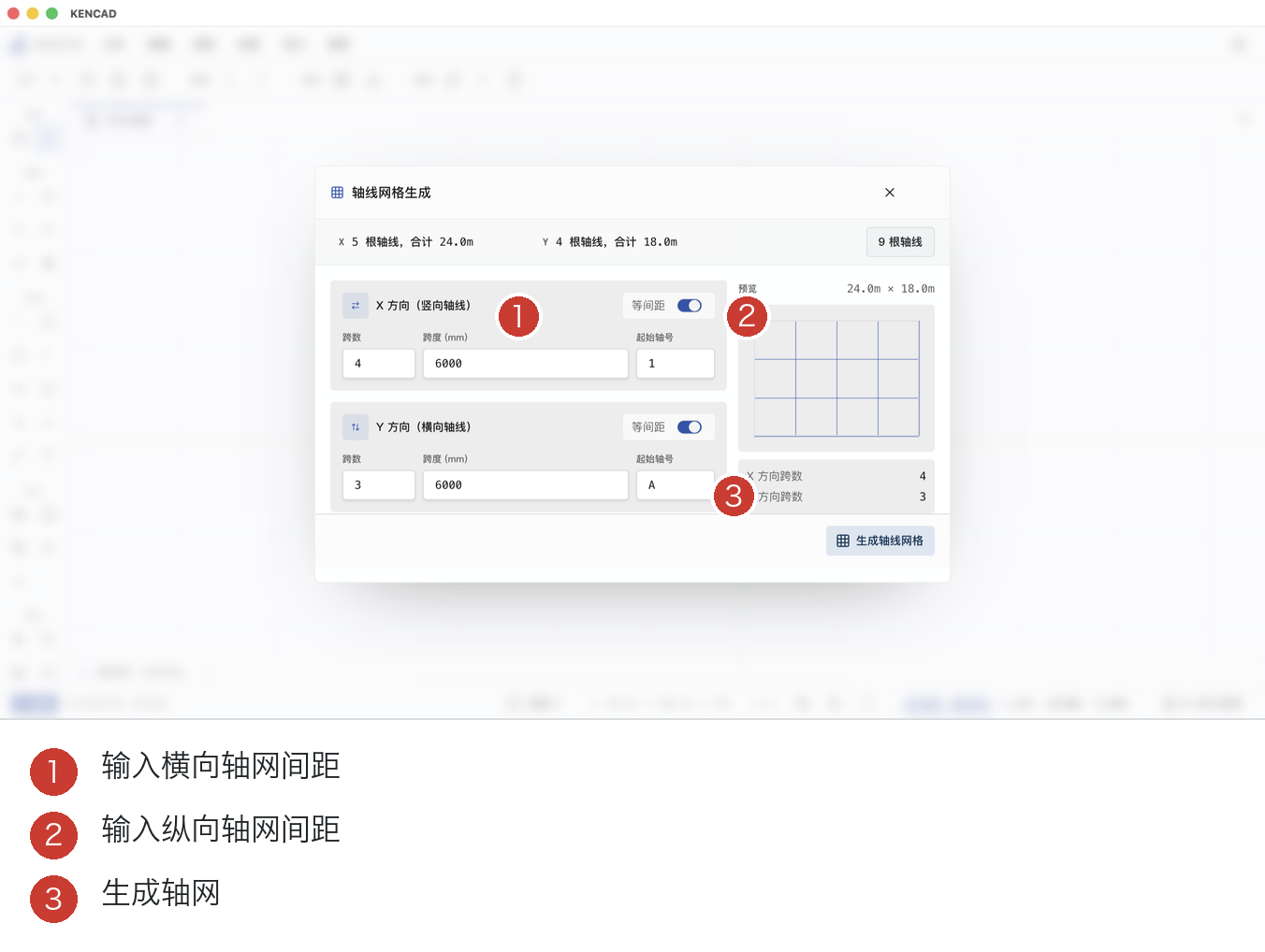

3.5 轴线网格

点击顶部工具栏“轴线网格”，填写横向和纵向轴线数量、间距与编号，然后生成。

图中 ① 是横纵轴参数，② 是实时预览，③ 是“生成轴线网格”。

轴网生成后会成为可保存、可选择的 CAD 对象，可用于构件定位或配筋底图。

3.6 命令行和帮助

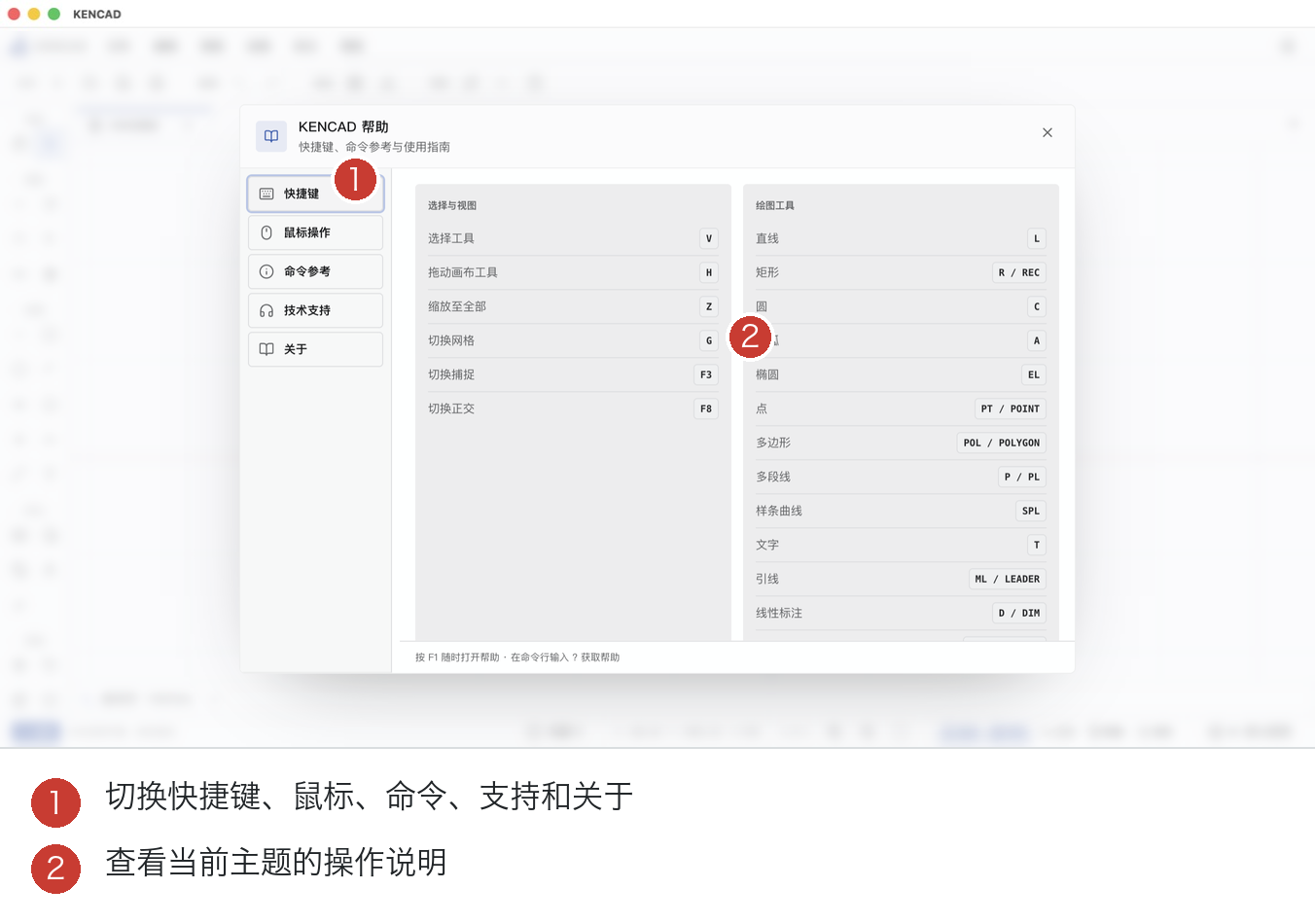

底部“命令行”可以直接输入 L、REC、C、PL、M、TR、DIM 等命令，不必在工具栏中寻找。按 F1，或在命令行输入 ?，可打开 KENCAD 帮助；帮助中包含快速入门、绘图命令、编辑命令、钢筋命令、快捷键和“关于”。

帮助页顶部可切换快捷键、鼠标操作、命令参考、技术支持和关于；中部列出当前主题的操作说明。

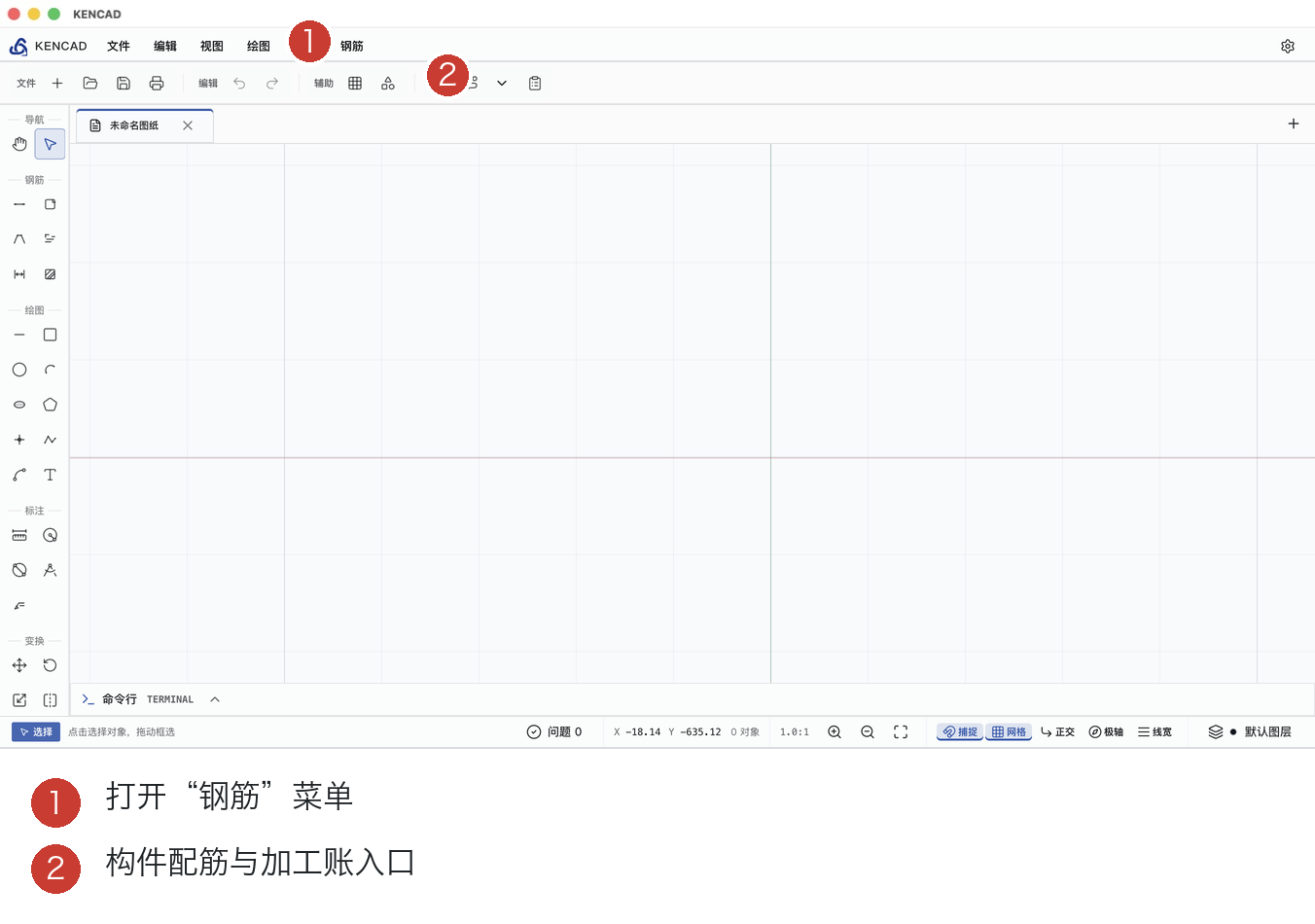

4.1 手工钢筋工具

顶部“钢筋”菜单提供：

• 主筋
• 箍筋
• 弯起钢筋
• 钢筋标注
• 间距标注
• 截面绘制

适用于已有清晰位置、只需要直接在画布放置少量钢筋的情况。选中工具后按画布提示点取，顶部参数栏可设置材质、直径、数量、间距、形状等。

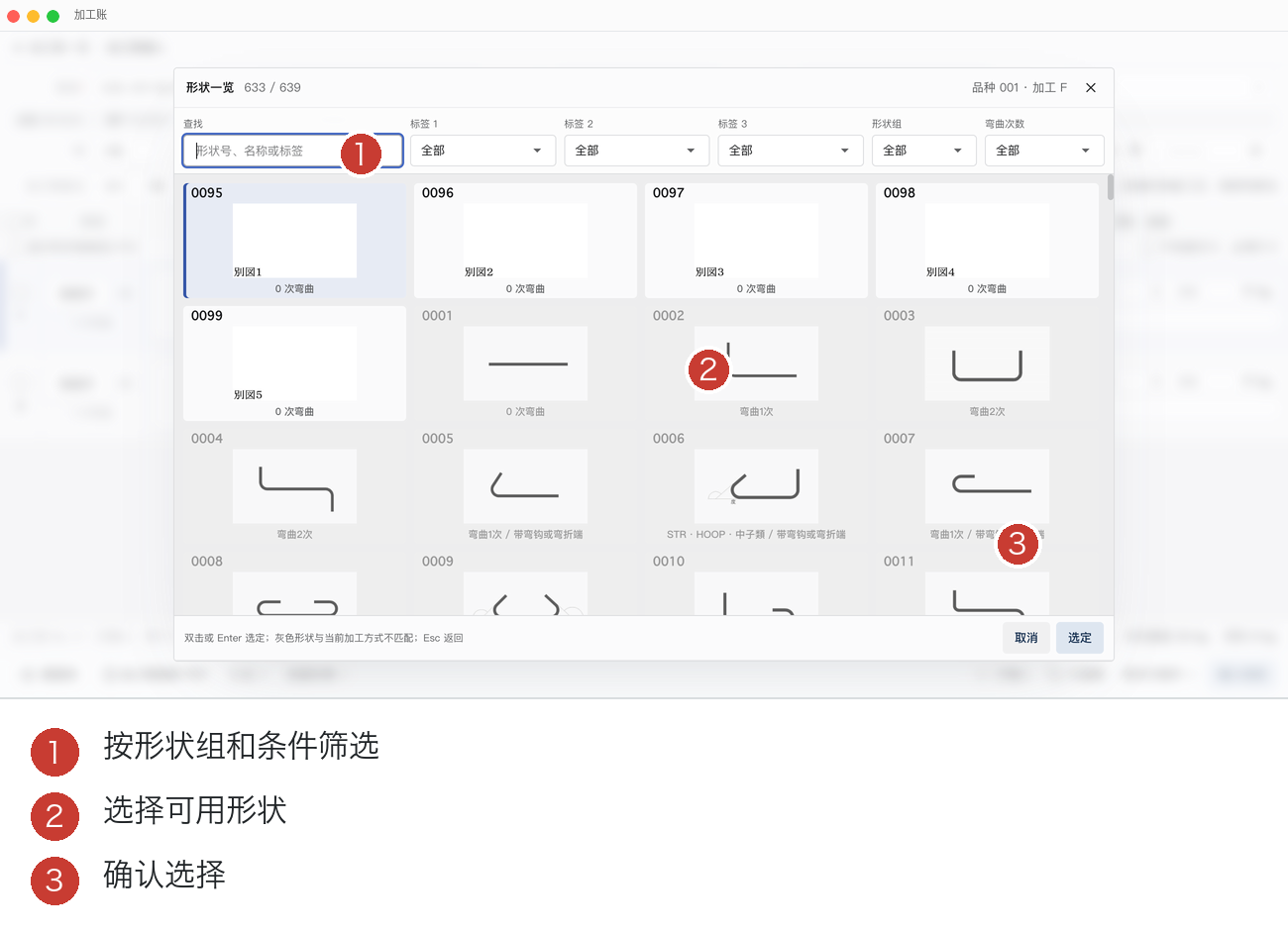

4.2 钢筋形状库

点击顶部工具栏“钢筋形状库”可浏览标准钢筋形状。加工账编辑器中的形状选择也使用同一套形状数据。

形状库支持按编号、名称、标签、形状组和弯曲次数筛选。当前标准目录包含 639 个形状。

图中 ① 是搜索和筛选，② 是形状预览区，③ 是选择提示和确认入口。

灰色形状表示与当前品种或加工方法不匹配。双击形状或选中后点击“选定”完成；Esc 返回。

4.3 从设计图创建构件配筋

顶部工具栏“捕捉结构”支持：

• 梁
• 柱
• 板
• 墙
• 基础梁
• 基础

5.1 支持的资料

• PDF 和常见图片
• DXF、DWG
• JWW
• SFC、P21
• 工程目录和相关文本资料

5.2 使用流程

1. 选择文件或工程目录，也可以将文件拖入选择区。
2. 等待本机读取、线稿提取和文字解析。
3. 在候选列表中选择构件或资料页。
4. 查看原始线稿、页码、楼栋、楼层、构件编号、钢筋和尺寸证据。
5. 对缺少依据的生产字段进行人工补录和确认。
6. 信息齐全的候选项可生成 CAD、加入生产明细、转入加工账或导出当前 Excel 报表。
7. 信息不足的字段会标为待补充，补齐后才能继续。

日常梁配筋优先使用第 4.3 节的几何保真流程：从 CAD 原图派生底图，不重复描图。工程资料导入适合处理 PDF、图片、多文件工程和需要逐项校核的资料。

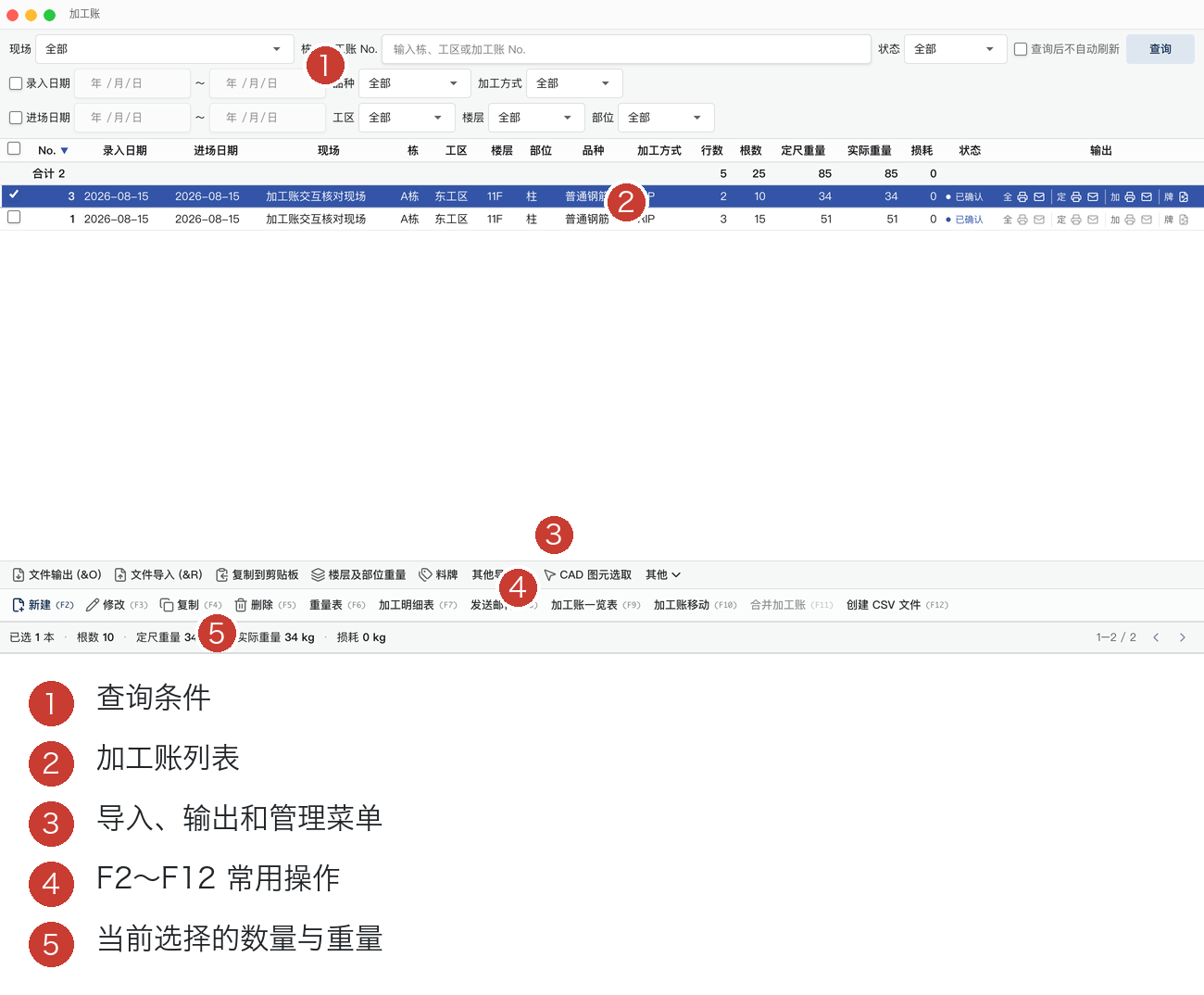

8.1 查询区

查询区分为三行：

1. 现场、栋/加工账 No.、状态，以及“查询后不自动刷新”。
2. 录入日期范围、品种、加工方式。
3. 进场日期范围、工区、楼层、部位。

只有勾选日期左侧复选框时，该日期范围才参与查询。填写条件后点击“查询”。没有结果时页面会显示“当前查询条件下没有加工账”。

8.2 列表字段

表格显示 No.、录入日期、进场日期、现场、栋、工区、楼层、部位、品种、加工方式、行数、根数、定尺重量、实际重量、损耗、状态和输出状态。点击列头可以排序；复选框用于多选。

底部状态栏汇总已选加工账数量、根数、定尺重量、实际重量和损耗。

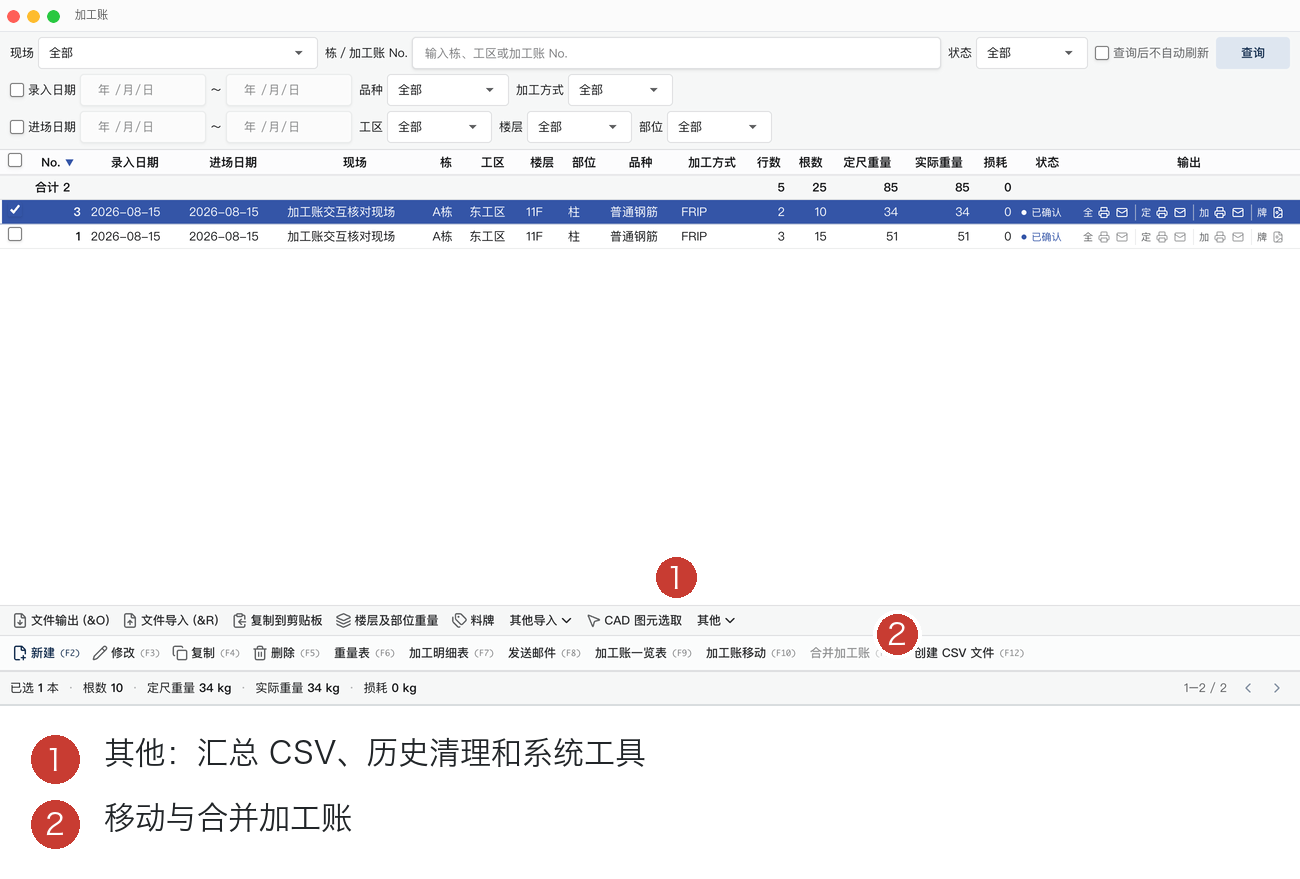

8.3 常用直达工具

这些入口按照高频操作单击直达：

“其他导入”包含算量导入、CAD 汇总导入和 BBS 导入；“其他”包含现场输出、形状图、主数据/选项和历史清理。

8.4 F2～F12

还可以右键某条加工账执行相应的单条操作，并查看邮件和输出状态。

9.1 表头

必填项带红色星号：

• 现场
• 楼层
• 部位
• 加工方法
• 录入日期
• 进场日期

可选项包括栋、工区、负责人、电话、加工账备注、总包、客户、加工公司和管理编号。勾选“新建时保留工区、楼层和部位”可以连续录入同一位置；“起重机卸货”记录进场方式。

9.2 现场管理

点击现场右侧“管理”打开现场主数据。

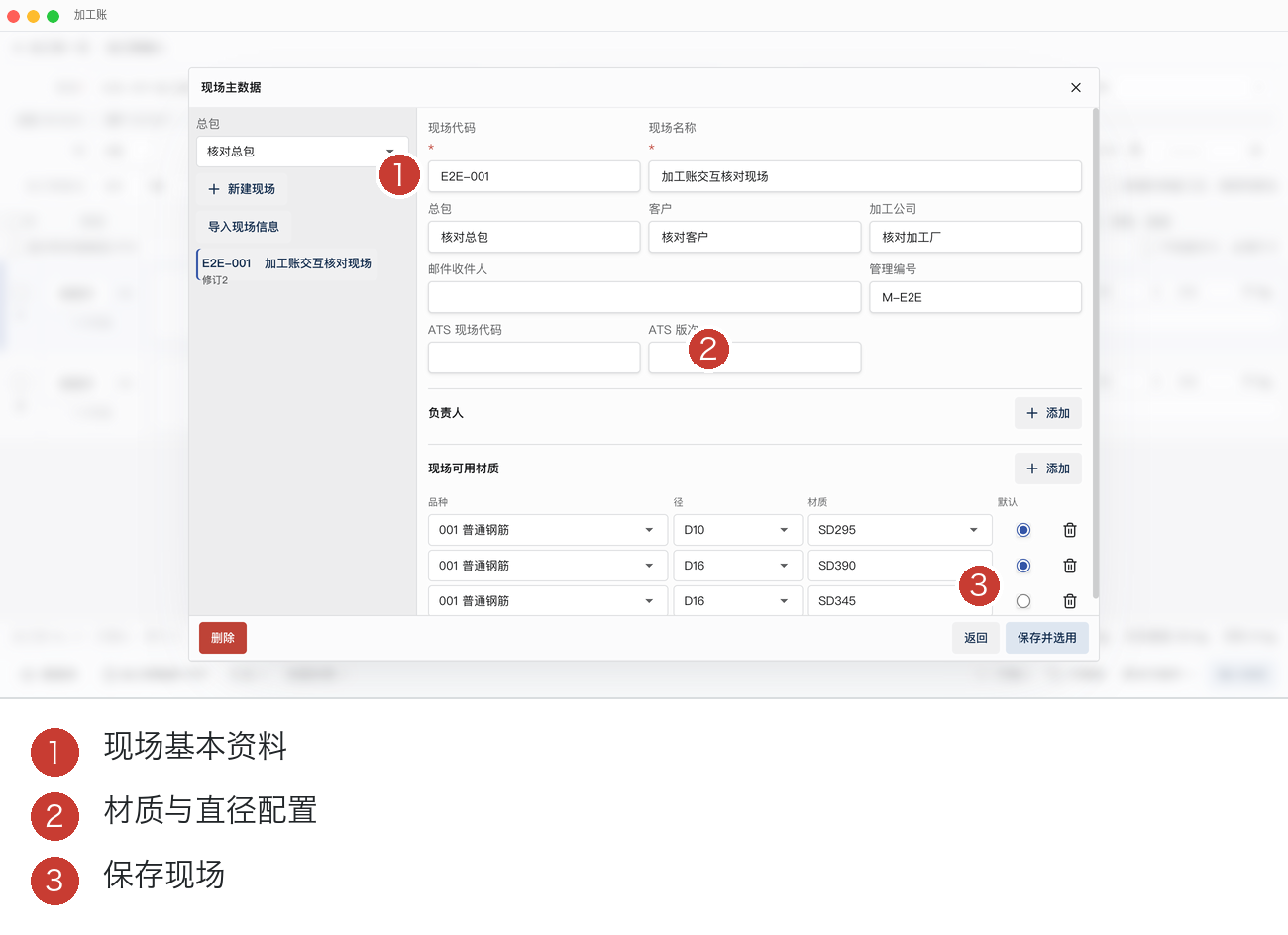

图中 ① 是现场列表，② 是现场基本资料，③ 是负责人和可用材质，④ 是保存并选用。

可以：

• 新建、编辑、删除现场。
• 设置现场代码和名称、总包、客户、加工公司、管理编号。
• 设置邮件收件人、ATS 现场代码和版本。
• 添加负责人。
• 设置现场可用的品种、直径和材质，并指定默认组合。
• 导入现场信息。

填写完成后点击“保存并选用”，会保存并回到当前加工账。

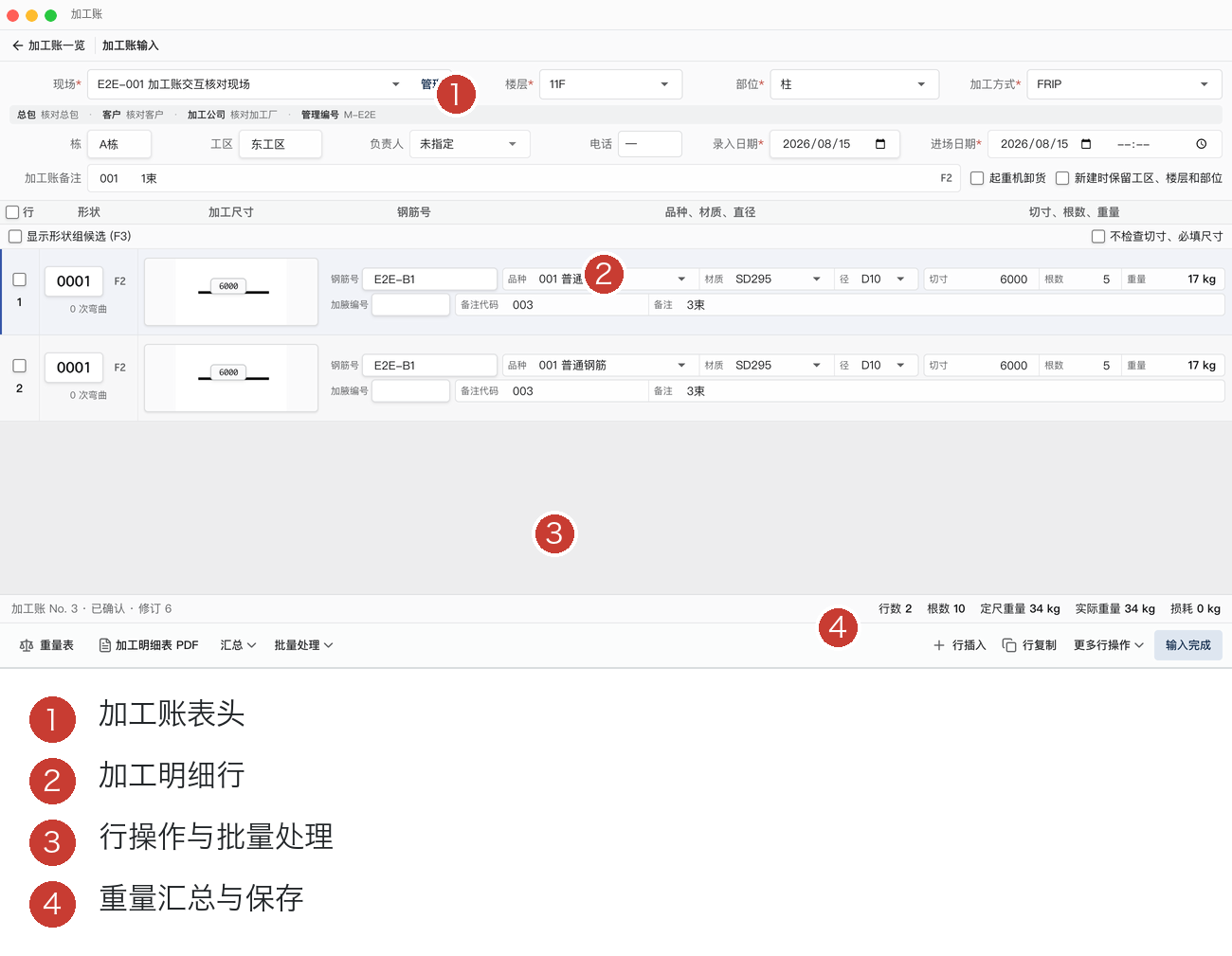

9.3 加工行

每行从左到右填写：

1. 形状：点击形状编号或按行内 F2 打开形状一览。
2. 加工尺寸：按图形上的 A、B、C 等尺寸输入毫米数。
3. 钢筋号：输入工程图上的钢筋编号。
4. 品种、材质、直径：从现场允许范围中选择。
5. 切寸：由形状和尺寸按统一公式计算；直筋可直接使用输入长度。
6. 根数：输入该行数量。
7. 备注代码和备注：可从备注候选中选择，也可填写当前任务说明。
8. 重量：软件根据当前数据自动重算定尺重量、实际重量和损耗。

重量由加工账统一计算。修改形状、尺寸、材质、直径或根数后，底部汇总会同步更新。

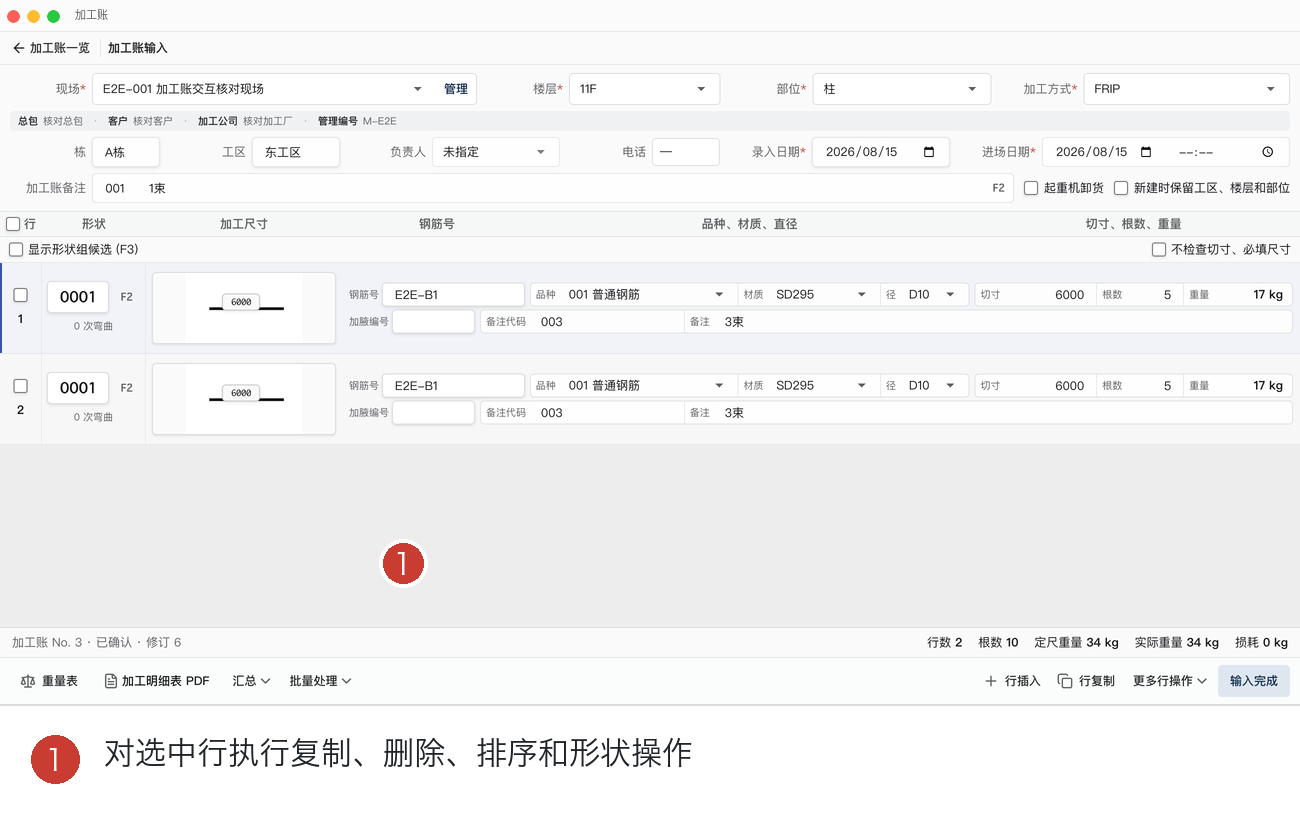

9.4 行操作

• “行插入”：插入空行。
• “行复制”：复制当前行，可选择复制次数和目标位置。
• “更多行操作”：对已勾选行执行行指定、行清空或行删除。
• “批量处理”：批量输入、特殊计算、形状转换、别图绘制等。
• “汇总”：按相同条件汇总，也可以从汇总结果建立新加工账。
• “显示形状组候选 (F3)”：显示适合当前条件的形状组。
• “不检查切寸、必填尺寸”：只在业务需要时使用；页面会标出被跳过的字段。

先勾选目标加工行，再从“更多行操作”执行行指定、清空或删除。

“批量处理”集中提供特殊计算、批量输入、形状转换、别图绘制和加腋展开；不可用项目会显示为灰色。

9.5 特殊形状和计算

• 形状替换：替换形状时保留兼容尺寸，不兼容尺寸会清空并要求重新输入。
• 变截面（Hanchi）：按端点、节距和取整规则生成渐变数据。
• ‰ 计算、楼梯和三角函数：从“批量处理 → 特殊计算”进入。
• 别图绘制：选择别图形状后，在统一绘图窗口中绘制自定义加工图。

9.6 保存与完成

底部状态会显示加工账 No.、草稿/确认状态和未保存修改。填写完成后点击“输入完成”。如果表头或加工行缺少必填项，软件会一次列出当前可操作的缺失字段；补齐后再完成。

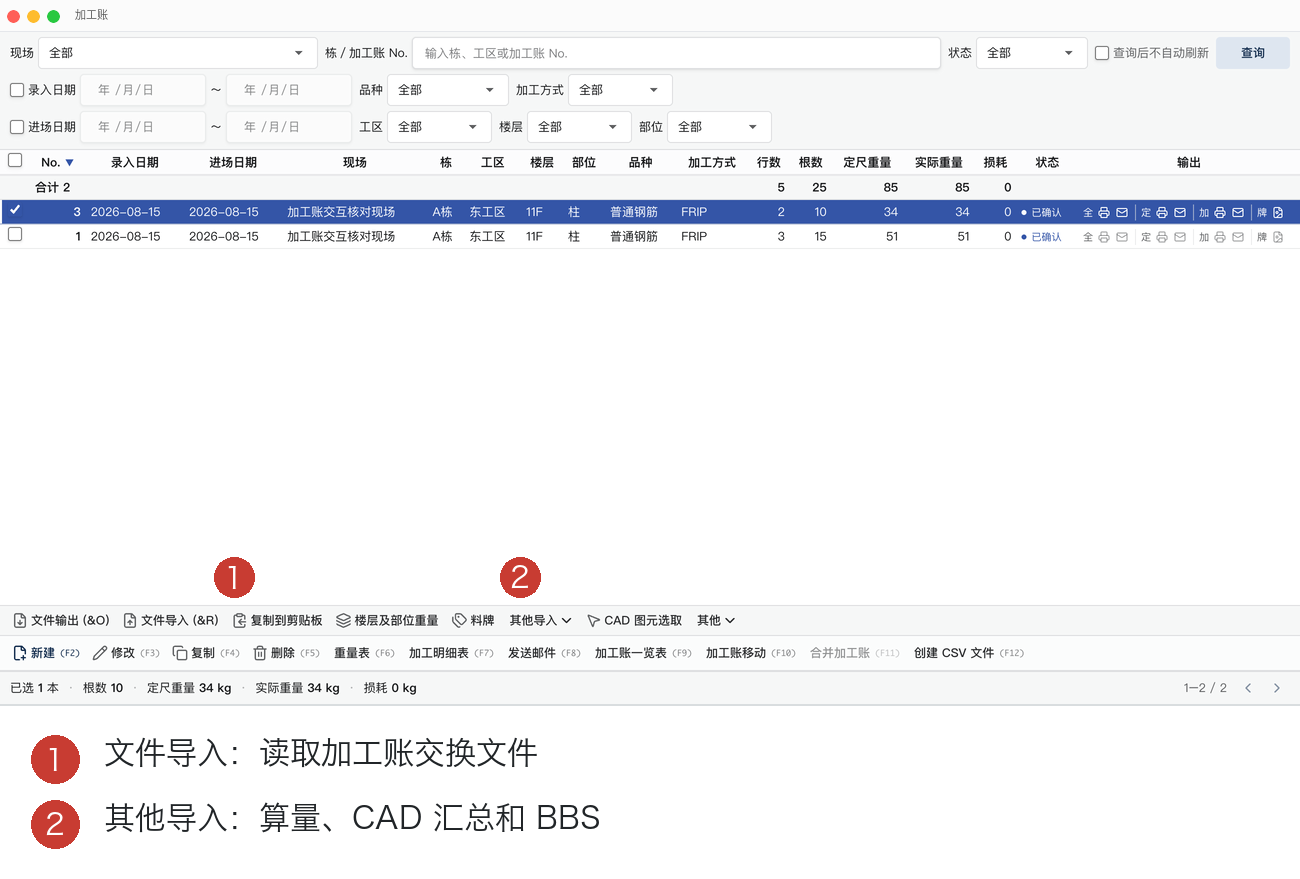

11.1 文件导入

点击“文件导入 (&R)”：

1. 选择加工账交换文件。
2. 查看文件、现场、主数据和加工行预览。
3. 如果编号冲突，按界面提示处理。
4. 确认后整批写入；其中一项失败时，本批数据不会写入。

11.2 算量导入

“其他导入 → 算量导入”支持 CSV/XML 算量资料。选择现场和文件，预览字段映射，修正标红项后导入。

11.3 CAD 汇总导入

“其他导入 → CAD 汇总导入”用于导入 CAD 汇总表。红色单元格表示必须修正；加工方法 95～99 等特殊值需按界面选择对应含义，完成后分组写入。

11.4 BBS 导入

“其他导入 → BBS 导入”读取 BBS 钢筋数据并预览。确认形状、尺寸、品种、材质和直径后写入当前现场。

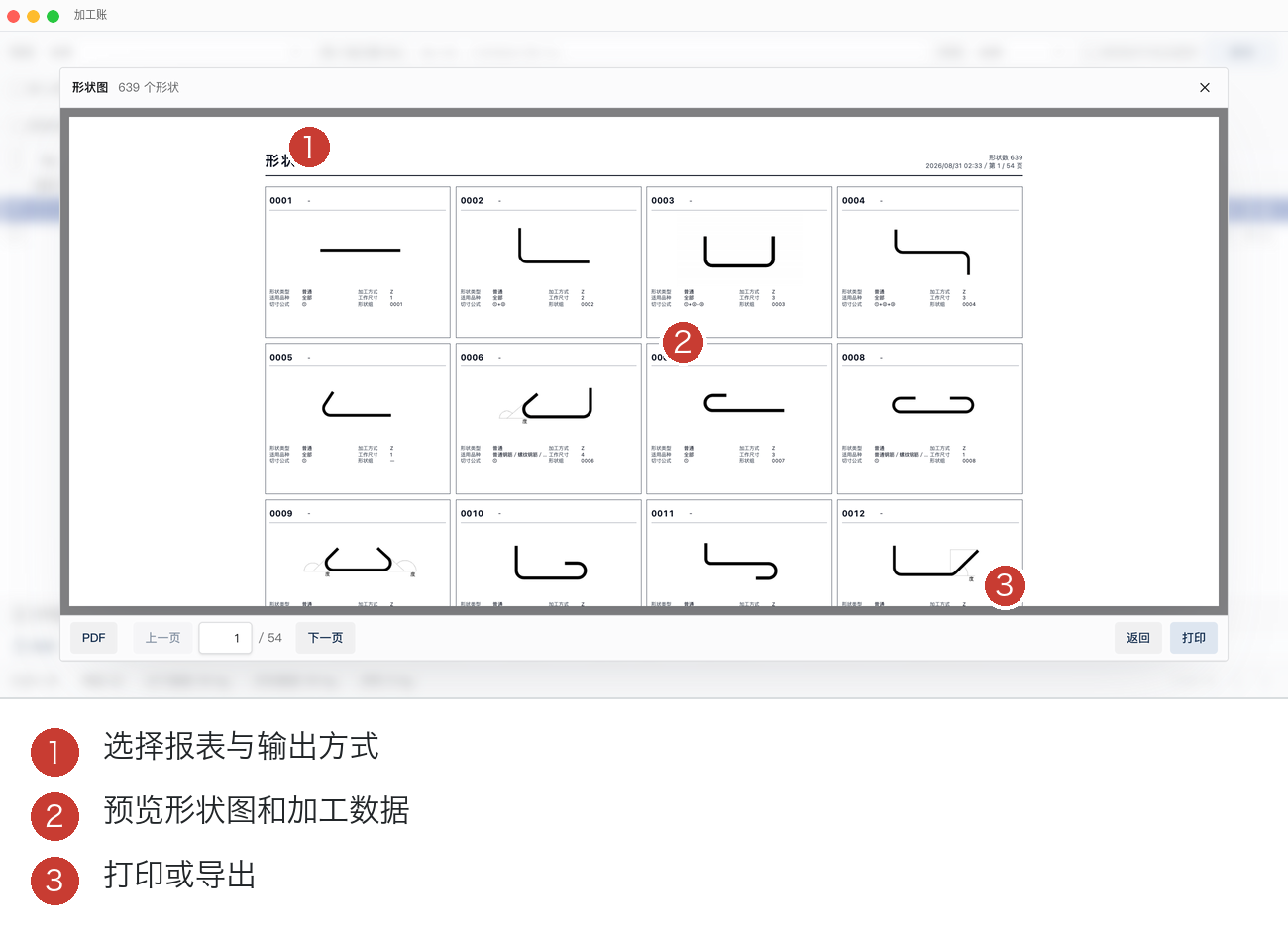

12.1 报表

• 重量表：定尺、实际和损耗统计。
• 楼层及部位重量：按楼层/部位汇总。
• 加工明细表：逐行生产明细。
• 加工账一览表：选中任务的列表报表。
• 形状图：形状主数据图册。

报表支持分页预览，并可按当前报表提供的入口输出 CSV、HTML、Excel、打印或 PDF。选项中可控制列显示、数量覆盖和自定义形状附录。

图中 ① 是形状、加工方式和切寸公式预览，② 是翻页、PDF 和打印操作。

12.2 料牌

点击“料牌”：

1. 选择 5 分割或 10 分割版式。
2. 检查现场、楼层、部位、钢筋号、规格、数量和形状。
3. 按需生成二维码和边框。
4. 预览、翻页并打印或保存。

输出成功后，列表“输出”列会显示对应状态。

12.3 邮件

选中已确认的加工账后按 F8：

1. 选择收件人和发送内容。
2. 检查进场日期、现场一致性和附件。
3. 未确认、无收件人、跨现场、数量超限或使用不支持的形状时不能发送。
4. 发送完成后可查看邮件历史和重发状态。

12.4 现场输出和文件输出

• 文件输出：输出所选加工账交换文件，可用于备份或移交。
• 现场输出：按现场输出加工账和现场主数据。
• 文件导入：恢复交换文件。
• 主数据中的形状导出/导入：形状 ZIP、CSV 和计算规则 INI 均可在预览后导入。

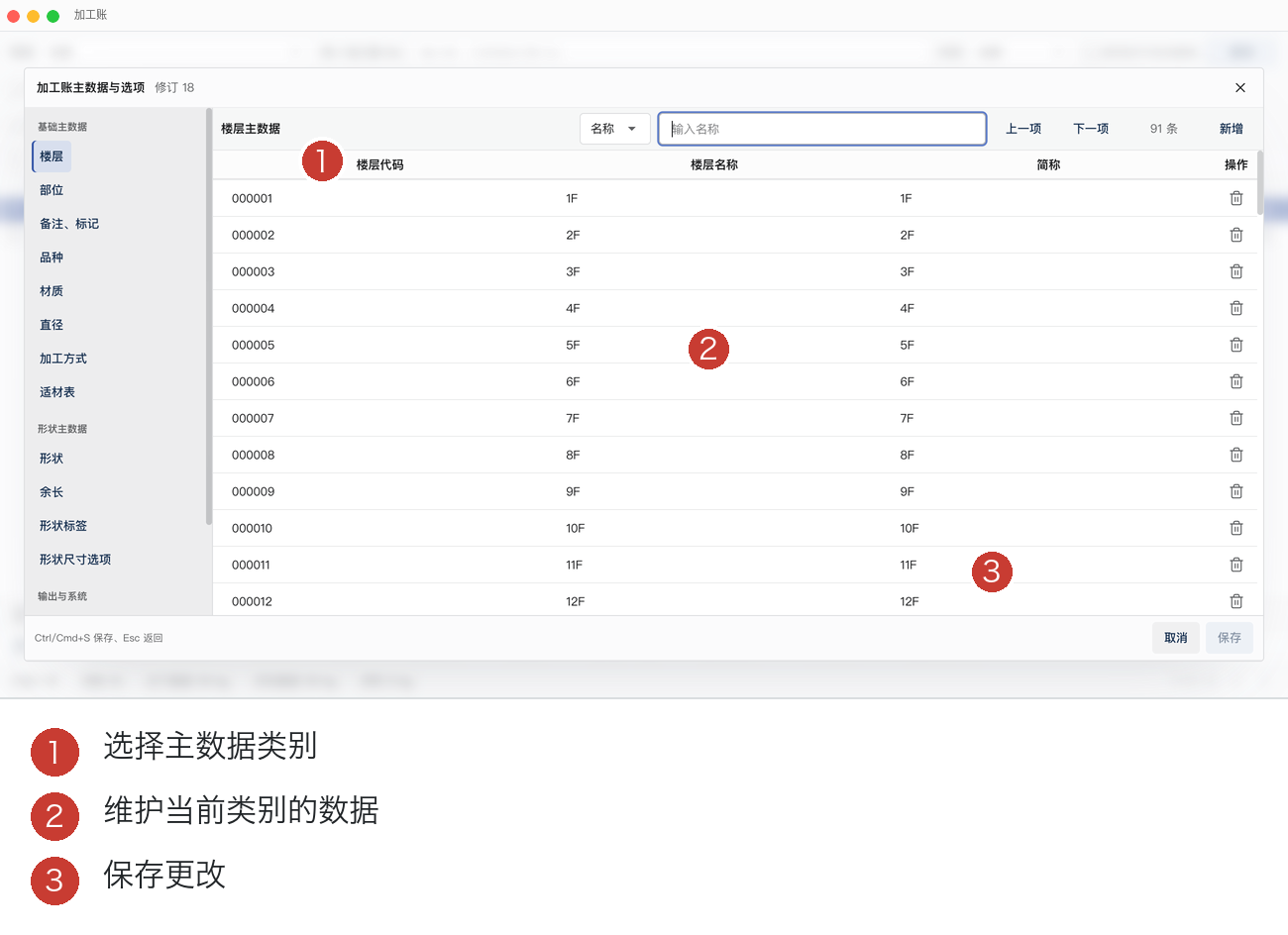

13.1 基础主数据

• 楼层
• 部位
• 备注、标记
• 品种
• 材质
• 直径
• 加工方式
• 适材表

支持新增、删除、搜索、上一项/下一项和代码管理。适材表用于规定某个规格应使用哪些定尺和计算范围。

13.2 形状主数据

• 形状
• 余长
• 形状标签
• 形状尺寸选项
• 公式、辅助线和自定义图
• 形状导入、导出和恢复

仍被业务数据引用的主数据不能删除；请先解除相关引用。

13.3 输出与系统

可以设置录入规则、适材规则、报表列、料牌版式与颜色、计算规则、邮件配置等。相同用途只保留一套有效配置，避免后续维护时混淆。

14.1 移动

选中加工账后按 F10，选择目标现场并确认。移动后，加工账使用目标现场的有效主数据；条件不满足时不能移动。

14.2 合并

选中多个满足条件的加工账后按 F11。查看合并预览后确认；来源不一致或不满足合并条件时不能合并。

14.3 汇总 CSV

按 F12 选择范围并创建 CSV。CSV 使用确定列顺序和编码，适合交给其他生产系统。

14.4 历史清理

“其他 → 历史清理”用于删除符合条件的历史数据。先选择现场和条件，查看预计影响后再执行；仍被当前业务引用的数据不会删除。

路线 A：手工做一张加工账

加工账 → F2 新建 → 管理现场 → 填楼层、部位、加工方法和日期 → 选择形状 → 填尺寸、钢筋号、规格和根数 → 检查自动重量 → 输入完成 → F7 输出加工明细。

路线 B：从 CAD 钢筋做加工账

打开 CAD → 确认钢筋数据 → 加工账 → CAD 图元选取 → Shift 点击钢筋 → 完成选取 → 补表头 → 输入完成 → 输出报表。

路线 C：从设计图做梁配筋

打开设计图 → 捕捉结构/梁 → 选择并派生原图几何 → 清理 → 点取支座和跨度 → 配置主筋/箍筋 → 写回 CAD → 下料 → 加工账。

路线 D：只修改和出 CAD

打开图纸 → 选择/绘图/编辑/标注 → 图层检查 → 保存 → 文件/导出 → DWG、DXF、PNG 或打印 PDF。

按钮为什么是灰色的？

通常是当前操作缺少必要对象。例如没有选加工账时不能输出，没有选 CAD 钢筋时不能“完成选取”，缺少现场时不能完成加工账。先查看页面中的红色必填标记和错误提示。

为什么不能输出加工明细？

检查现场、楼层、部位、加工方法、进场日期，以及每行形状、尺寸、规格和根数。界面会列出当前缺失项。

为什么某个形状是灰色？

它与当前品种或加工方法不匹配。调整条件后再选择可用形状。

重量需要手动重新计算吗？

不需要。加工账在数据变化时自动使用同一计算路径更新重量。

关闭后数据会丢失吗？

图纸有未保存修改时会确认。加工账编辑器底部会显示草稿/确认和未保存状态；完成业务录入后点击“输入完成”。

出现错误怎么办？

保留错误原文和当前文件。先按提示补齐数据；如果仍无法继续，记录操作入口、文件名和错误信息，再联系技术支持。
